Ze względu na zalety wysokiej gęstości energii, długiego cyklu życia, niskiego współczynnika samorozładowania, braku efektu pamięci i ekologicznej ochrony środowiska, baterie litowo-jonowe są szeroko stosowane w nowych dziedzinach energetyki, takich jak inteligentne mikrosieci, generacja energii wiatrowej i słonecznej oraz pojazdy elektryczne.
Szafka akumulatorowa LFP Indoor Cabinet została stworzona w celu zwiększenia mocy wyjściowej i zasięgu.
Poniżej znajduje się przykładowy wstęp do wymagań dotyczących składu i bezpieczeństwa elektrycznego szafy akumulatorowej LFP.

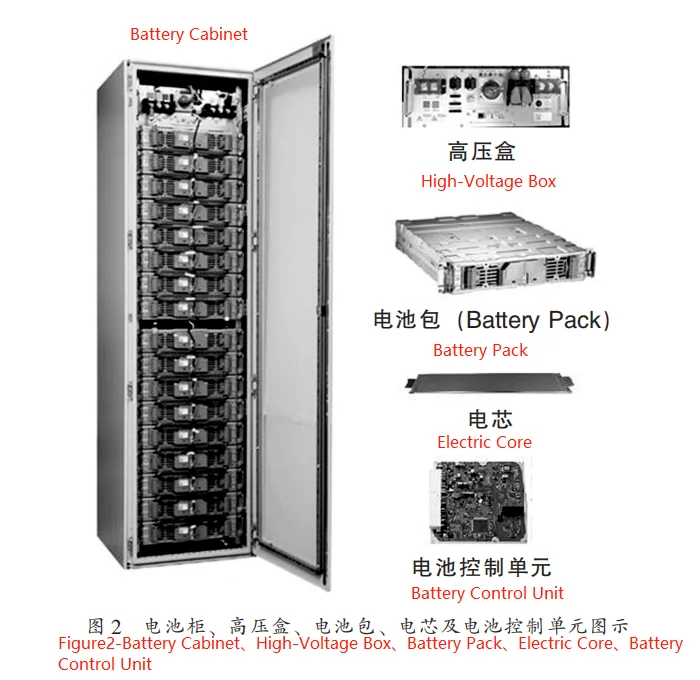

Pojedyncza szafa akumulatorowa w wewnętrznym systemie akumulatorów LFP zazwyczaj składa się z kilku pakietów akumulatorów i skrzynek wysokiego napięcia, jak pokazano na rysunku 2. Pakiety akumulatorów i skrzynki wysokiego napięcia są zazwyczaj zaprojektowane jako szuflady w celu łatwej instalacji i konserwacji. Zestaw akumulatorów zazwyczaj zawiera jeden lub więcej modułów akumulatorowych i jednostkę monitorującą akumulator, która odpowiada za zbieranie napięcia i temperatury ogniw w zestawie akumulatorów i przesyłanie ich do jednostki sterującej akumulatorem; skrzynka wysokiego napięcia zazwyczaj zawiera jednostkę sterującą akumulatorem, jednostkę wykrywania izolacji wysokiego napięcia, czujnik prądu, bezpiecznik, rezystancję wstępnego ładowania, stycznik i wyłącznik obwodu oraz inne komponenty wysokiego napięcia, która odpowiada za monitorowanie w czasie rzeczywistym wszystkich parametrów wewnętrznej szafy akumulatorów LFP, diagnostykę błędów, ochronę elektryczną, szacowanie SOC/SOH, testowanie izolacji i rejestrowanie danych oraz interakcję z przetwornikami magazynowania energii i systemami monitorowania energii za pośrednictwem komunikacji CAN i Ethernet.
Ważne jest, aby pamiętać, że
(1) Jednostka sterowania akumulatorem, jednostka monitorowania akumulatora i jednostka wykrywania izolacji wysokiego napięcia mogą być niezależne lub mogą być zintegrowane na jednej płytce drukowanej, tworząc kompletny system zarządzania akumulatorem.
(2) Obecny system zarządzania bateriami można podzielić na dwa poziomy architektury i trzy poziomy architektury. Ogólnie rzecz biorąc, pojedyncza szafa bateryjna wymaga tylko dwóch poziomów architektury, podczas gdy w przypadku wielu szaf bateryjnych używanych równolegle konieczne jest wykorzystanie trzech poziomów architektury (tj. jednostki sterującej baterią i modułu sterowania baterią wyższego poziomu).
Podobnie jak w przypadku sprzętu informatycznego i elektroniki energetycznej, projekt bezpieczeństwa elektrycznego wewnętrznej szafy akumulatorowej LFP powinien być w pierwszej kolejności oparty na napięciu systemu, napięciu udarowym, chwilowym przepięciu i poziomie zanieczyszczenia środowiska, w którym używany jest produkt. Ma to na celu potwierdzenie wymaganego odstępu elektrycznego i odległości upływu pomiędzy różnymi liniami izolacyjnymi, a także wymaganej rezystancji izolacji i wytrzymałości dielektrycznej zastosowanych materiałów izolacyjnych.
Norma GB/T 36276-2018 „Akumulator litowo-jonowy do magazynowania energii elektrycznej” po prostu definiuje poziom napięcia wytrzymywanego izolacji systemu, a norma GB/T 34131 „Specyfikacja techniczna systemu zarządzania akumulatorem litowo-jonowym do elektrowni z magazynowaniem energii elektrochemicznej” również definiuje jedynie poziom napięcia wytrzymywanego izolacji, jaki powinien spełniać system zarządzania akumulatorem, nie wyjaśniając przy tym szczegółowo odstępu elektrycznego i drogi upływu, jakie powinna spełniać konstrukcja, układ elektryczny i konstrukcja sprzętowa.
Norma NB/T 42091-2016 „Specyfikacja techniczna akumulatorów litowo-jonowych do elektrowni wykorzystujących elektrochemiczne magazynowanie energii” dodaje wymagania dotyczące odstępu elektrycznego i drogi upływu, ale nie wyjaśnia, w jaki sposób korygować odstęp elektryczny i drogę upływu w zależności od wysokości i poziomu zanieczyszczenia środowiska.
Normy UL 1973:2018 i UL60950-1:2007 w pełni uwzględniają powyższe wymagania, a ponadto określają różne wymagania dotyczące tego, czy akumulator jest podłączony do sieci poprzez przewodzenie.
W związku z tym, dopóki nie zostaną udoskonalone normy krajowe i branżowe, zaleca się, aby projekt bezpieczeństwa elektrycznego wewnętrznej szafy akumulatorowej LFP został wdrożony przez dewelopera z uwzględnieniem odpowiednich norm UL, pod warunkiem spełnienia wymagań klienta.
Jeśli masz więcej pomysłów na temat szafek akumulatorowych LFP, zapraszamy do ich omówienia.
