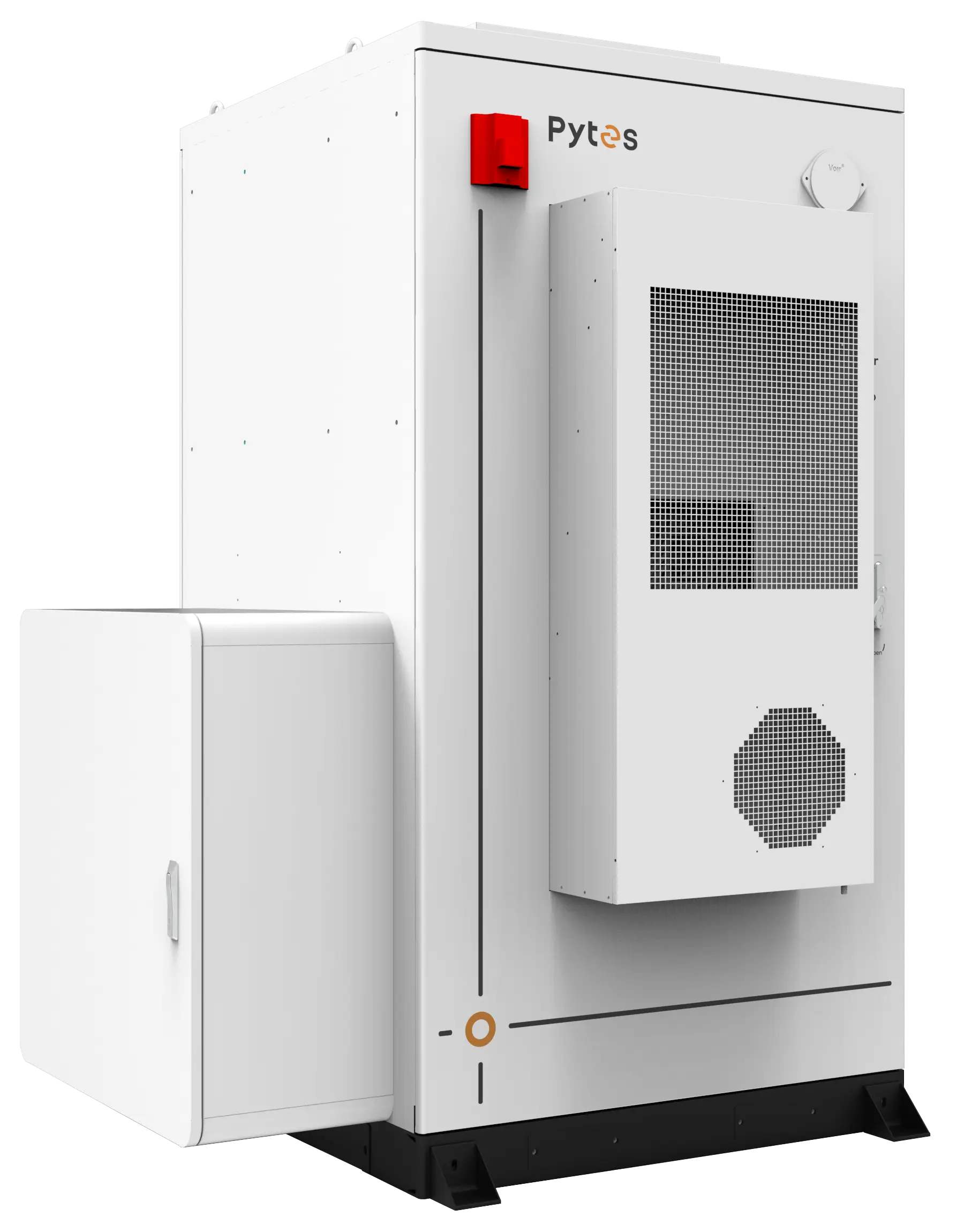

Konstrukcja i instalacja akumulatora HV48300 MAX SE bazują na systemie magazynowania energii w formacie dużej szafy. Jego wymiary fizyczne, waga szafy, konstrukcja montażowa i możliwość łączenia równoległego mają istotne znaczenie przy planowaniu instalacji akumulatorów komercyjnych lub przemysłowych.
Wymiary szafy HV48300 MAX SE wynoszą 1750 × 1450 × 2350 mm (szer. × gł. × wys.).
W zależności od konfiguracji, system waży około 1686–2519 kg. Należy wziąć to pod uwagę przy planowaniu transportu, podnoszenia, obciążenia podłogi i ostatecznego ustawienia szafy.
Miejsce instalacji musi być tak zaprojektowane, aby zmieściła się w nim cała powierzchnia szafy i aby był zapewniony dostateczny dostęp, umożliwiający wsunięcie szafy na miejsce.
W urządzeniu HV48300 MAX SE zastosowano konstrukcję szafową, w której moduły akumulatorowe i powiązane z nimi komponenty systemu są zintegrowane w jednej obudowie.
Szafka ma stopień ochrony IP55 i nadaje się do montażu wewnątrz i na zewnątrz.
W celu montażu szafę należy ustawić na odpowiednim fundamencie lub podłodze, która wytrzyma jej ciężar. Układ instalacji powinien również pozostawiać wystarczająco dużo miejsca na podłączenia kabli i dostęp do konserwacji.
W modelu HV48300 MAX SE zastosowano uniwersalną konstrukcję montażową do integracji falownika. Pozwala to na konfigurację systemu akumulatorów z różnymi modelami falowników, w zależności od konfiguracji projektu.
Położenie szafy i falownika należy zaplanować tak, aby kable prądu stałego, kable komunikacyjne, połączenia uziemiające i inne okablowanie można było poprowadzić bez utrudniania dostępu do szafy.
Moduł HV48300 MAX SE obsługuje elastyczne konfiguracje akumulatorów. W architekturze 1P system oferuje zakres od 1P8S do 1P15S, a jego energia znamionowa wynosi od 128,60 kWh do 241,15 kWh. Alternatywnie można zastosować architekturę 2P (dwie równoległe jednostki BCU), przy czym każda jednostka BCU obsługuje do 1P7S, zapewniając 225,06 kWh energii znamionowej.
Konfiguracja 1P15S zapewnia energię znamionową 241,15 kWh, moc znamionową 120,57 kW i zakres napięcia roboczego od 697,5 V do 852 V.
Taka struktura pozwala na wybór konfiguracji akumulatora w zależności od wymaganego zakresu energii i napięcia.
Można łączyć równolegle wiele szaf HV48300 MAX SE w celu uzyskania większych systemów magazynowania energii.
Ta metoda rozbudowy na poziomie szafy pozwala na zwiększenie pojemności baterii bez zmiany podstawowej konstrukcji szafy. Projektując instalację wieloszafową, należy zapewnić wystarczającą ilość miejsca dla każdej szafy, a także niezbędne połączenia kablowe i dostęp serwisowy.
Urządzenie HV48300 MAX SE obejmuje zintegrowany system HVAC do zarządzania temperaturą w szafie.
System zapewnia moc chłodzenia 5000 W przy L35 i moc grzania 2500 W. Wentylatory na poziomie modułu wspomagają chłodzenie wymuszonym obiegiem powietrza wewnątrz szafy.
Układ szafy powinien umożliwiać swobodny przepływ powietrza HVAC, aby system zarządzania ciepłem mógł działać prawidłowo.
W obudowie urządzenia HV48300 MAX SE zastosowano szereg elementów zapewniających bezpieczeństwo, w tym:
Wykrywanie i wentylacja gazów niebezpiecznych
Tłumienie aerozolu
Ulgę w ciśnieniu
Port przyłączeniowy węża strażackiego
Komponenty te powinny pozostać dostępne po instalacji. Układ szafy nie powinien blokować odpowiednich interfejsów ani punktów dostępu awaryjnego.
W przypadku instalacji HV48300 MAX SE główne punkty konstrukcyjne i instalacyjne to:
Wymiary szafki: 1750 × 1450 × 2350 mm
Waga: ok. 1686–2519 kg, w zależności od konfiguracji
Montaż: wewnątrz lub na zewnątrz
Obudowa: IP55
Montaż: uniwersalna konstrukcja do integracji z falownikiem
Konfiguracja baterii: 1P7S do 1P15S
Połączenie równoległe: obsługa wielu szaf
Zarządzanie ciepłem: zintegrowane HVAC z chłodzeniem i ogrzewaniem
Bezpieczeństwo: wykrywanie gazu, wentylacja, tłumienie aerozolu, redukcja ciśnienia i podłączenie węża strażackiego
